O medidor de vazão eletrônico série FM 120 é usado para medir o fluxo de meios aquosos e semelhantes à água para aplicações não aprovadas

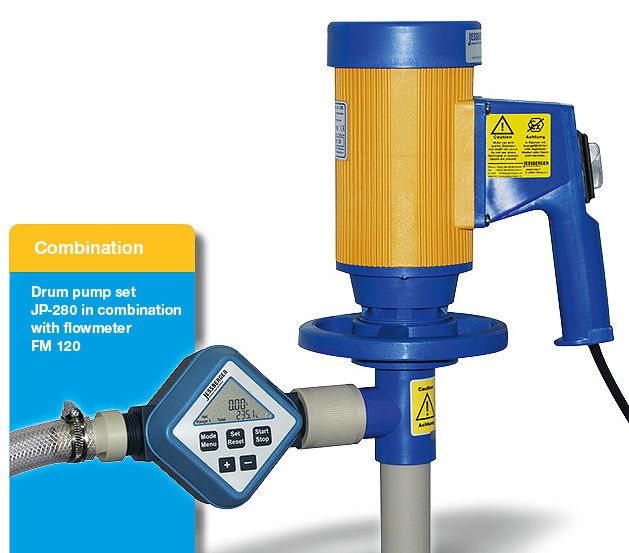

- A JESSBERGER oferece com a série desses medidores de turbina feitos de PP e PVDF, dispositivos práticos, fáceis de usar e baratos para medir de forma confiável e precisa meios aquosos semelhantes à água e, neste caso, meios particularmente agressivos, como ácidos e álcalis. Os medidores são adequados para instalação como um contador estacionário, bem como um medidor de vazão manual nas bombas de tambor.
- A viscosidade do meio a ser medido não deve exceder 20 mPas. Além disso, deve ser garantido que um fluxo constante e não pulsante de 20-120 l / min. seja fornecido e a pressão operacional não exceda 6 bar. A precisão da medição em um estado calibrado está em conformidade com esses parâmetros e em consideração às distâncias de entrada e saída necessárias de ± 1,0%. Além disso, quaisquer refluxos de meio são subtraídos imediatamente.
- Os contadores são pré-calibrados de fábrica na faixa 1 para meios semelhantes à água. Para o usuário, há a opção de calibrar o medidor de roda de turbina de acordo com fluidos de viscosidade mais baixa. Para isso, três faixas de calibração adicionais estão disponíveis. O contador é definido por padrão para litros e pode ser alterado por alguns toques de tecla em galões.
Princípio do medidor de roda de turbina - O registro dos valores medidos para esses dispositivos do ponto de vista técnico de fluxo ocorre no princípio do medidor de roda de turbina, que é descrito a seguir:
- O medidor de roda de turbina é um medidor de volume. Consiste em uma câmara de medição com uma roda de turbina axial que se move livremente devido ao líquido de entrada, bem como uma tampa que contém a unidade de avaliação eletrônica, o visor e o teclado. A roda da turbina assume uma velocidade correspondente à velocidade média do fluxo na seção transversal livre da turbina. Essa velocidade é proporcional à taxa de fluxo de volume e ao número de revoluções para o volume que passou. A partir da roda da turbina, os valores medidos detectados são transferidos e processados sem vedação e sem contato.
- Na série FM 120, uma roda de turbina feita de PVDF também é trazida devido ao fluxo de líquido em rotação, e então aciona um contato de sensor. Os sinais do sensor são processados por um microcontrolador, analisados e exibidos no display bem torneado e claro em formato digital.
